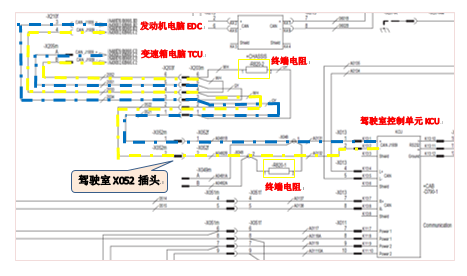

根据机车电气原理图,检查KCU到发动机和变速箱控制单元之间通讯线路,如下:

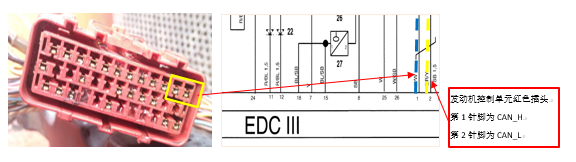

由以上电气原理图可知,KCU到发动机和变速箱控制单元的通讯线都要经过驾驶室电气箱插头X052。测量X052/1和X052/2对地的参考电压,X52/1针脚测量高电平电压为2.6伏,X52/2针脚测量低电平电压为2.4伏,但低电平数值跳动较大,有异常。

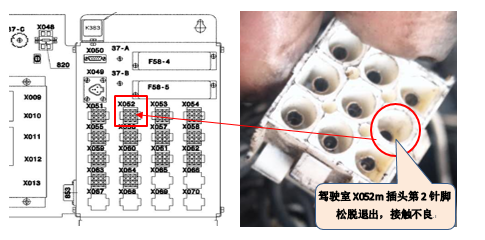

拆卸X052插头,检查发现X52/2针脚松动脱出:
修复X052m插头针脚,重新连接紧固插头,试车,发现仍然有故障代码22出现。
检查X052插头到发动机控制单元通讯线路,未见异常。
测量安装于驾驶室内和车架配电箱内的两个120Ω终端电阻,均未见异常。
分析上述检查结果,KCU与变速箱控制单元通讯已正常,但仍然与发动机控制单元通讯故障,而KCU到发动机的通讯线路未见异常,初步推断发动机控制单元EDC存在故障的几率很大。我们将该EDC与另一台正面吊进行对换,另一台正面吊也出现了故障代码“22”报警,机车无法启动。因此,确定是发动机控制单元EDC故障。
