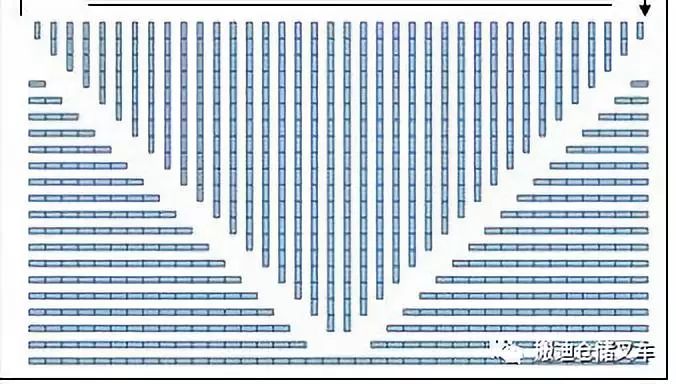

通廊通道:跨越货架系统闭合的行走环路,货位暂存区,托盘车可以配合取货。
※立柱和横梁的选择:

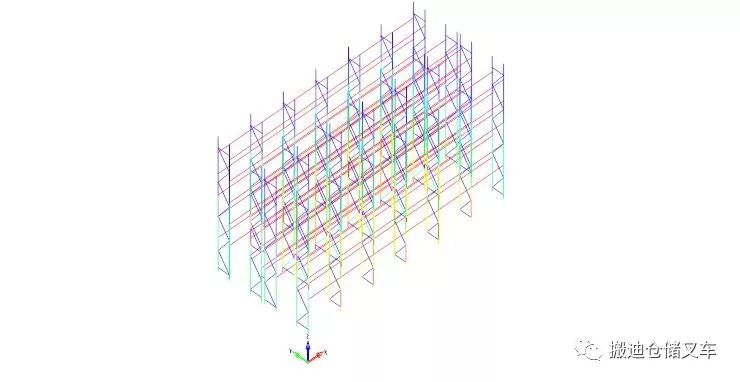

托盘重量,货架单层承载,立柱规格,横梁规格,承载力计算,横梁应力,挠度计算。(下图参考)

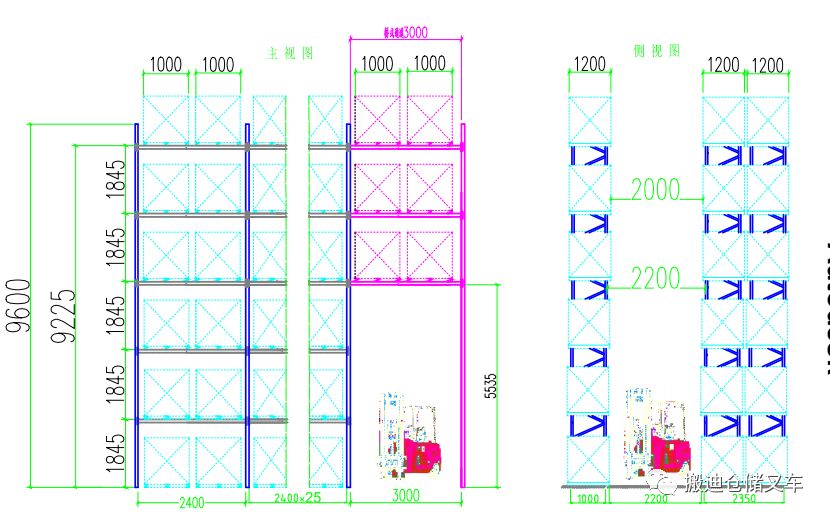

托盘高度,货架系统单层层高,仓库的高度,屋顶高,屋沿高单层,灯的下沿,根据托盘高度计算单层层高,横梁长度,存储的货位数字。
*确认是否存在一层地面有2层托盘堆叠存储的工况需求。(为用户节约一层横梁的投资,货架系统的高度降低,降低货架系统重心)
喷淋的位置,靠墙安全检查通道,消防栓的位置,仓库灯,监控走线的线管,对货架布局,立柱高度的设计影响。
※立柱地脚和安装:系统安全评估:地面压强,地坪承载力评估。
※公差:地面平整度公差,厂房立柱公差,厂房实测数据与图纸的公差范围。
公差造成的安装数据与设计数据不符,会影响货架系统安全,降低运营效率,考虑公差余量 进行设计图纸与安装图注的校正,是货架设计人员需要以“实际测量数据为准”,而不是以设计图纸数据为准。
Bendi建议货架顾问公司及设计公司,制作设计图纸和安装图纸,进行核对。
※存储效果,储位计算:
xx排 *xx组/排 *xx层高/组=存储的货位数字A;单托盘重量*存储的货位数字A=存储的货位的吨位,存储货位数字(存储重量)与用户的储量目标进行核对。
※地坪安全性评估:
*每平米承载力,*地面压强,*地面平整度,*地面裂缝,地面下陷风险评估;其他物流配套设施对地坪和运营工况的影响。

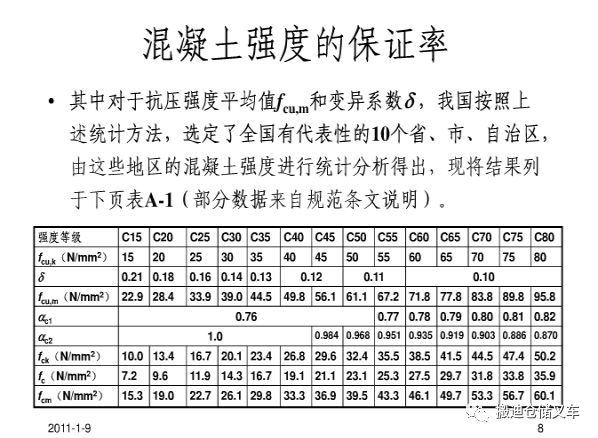

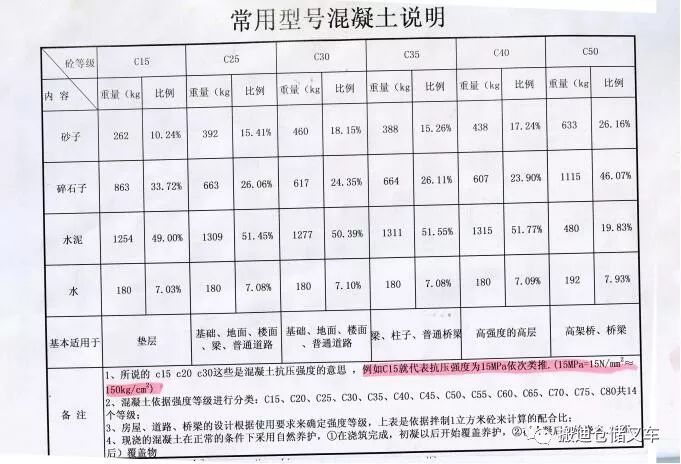

*混凝土标号和强度(承载力):*货架系统满载后,立柱对地面的压强计算。(下图)
*货架系统满载后,立柱对地面的压强计算(具体计算依据和计算公式,征求Bendi技术人员支持)。
※投资成本的评估:货架,叉车,托盘,安全设施(消防),照明。※仓库利用率的评估:※运营成本的评估:
比较VNA三向叉车更高10%的存量,并减少地面导轨,磁力线,和货架底层横梁的投资,作业速度提高50%;
比较前移式叉车更高35%的存储量,作业效率提高30%;
比较平衡重式叉车更高50%的存储量,作业速度相同;
比较任何款式仓储叉车,Bendi具有更强大室外工况适用能力;

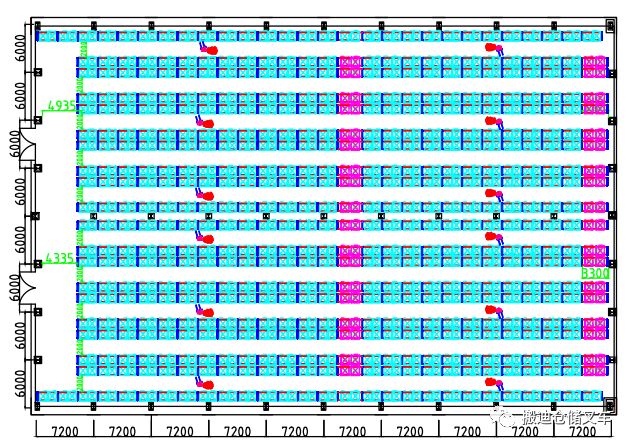

(二)※※货架案例图纸 参考:
