2005年开始，笔者开始在比亚迪北京4S店工作，也正是从这时开始深度的了解了比亚迪。从收购秦川汽车制造厂推出福莱尔汽车，然后F3、F6、S6、S7等传统车。2012年，F3DM（混动车）上市，紧接着e6（电动车）、秦（混动车）、K9电动大巴以及唐（混动4驱车）。在制造传统车和新能源车的同时，比亚迪又在光伏、储能等行业扩展其影响力。现在，比亚迪缔造新能源帝国的同时，终于将触角伸到叉车（特种工程机械）领域。用其在研发制造新能源车积累的技术和经验，打造以磷酸铁电池、电驱动和管控系统为基础的超级铁叉车。本文将对比亚迪研发、生产超级铁叉车的制造环节、技术亮点以及质量管控体系，进行独家解读。

    作为一家上市公司，比亚迪共有十七个事业部，其中第一事业部主打镍氢/镍铬电池以及印刷电路板。现在叉车业务也被归入第一事业部。而第十一事业部（汽车总装），第十二事业部（汽车模具），第十三事业部（汽车内饰件），第十四事业部（电机、电动车）以及第十六事业部（车身零件、底盘悬挂）都在不同程度为叉车工厂提供相关帮助。位于韶关的比亚迪叉车生产基地共有3栋厂房，一厂房占地（36000平方米），二厂房占地（28800平方米），三厂房（36000平方米）总面积超过10万平方米。

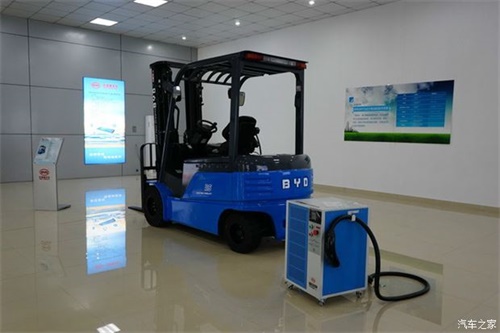

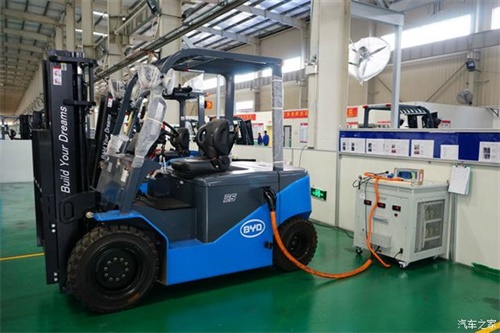

    目前，比亚迪主推的电叉车分别为2.5吨和3.5吨（旧款），这些叉车采用磷酸铁电池作为唯一动力源（为前驱动桥、转向电机、托盘举升电机、部分车型还加装托盘平推电机提供动力）。即将量产的新款3.5吨叉车，通过配置与比亚迪电动车相同的充放电控制单元，省略了随车配置的充电箱，降低了整车采购成本并提升充电灵活性。

    进入总装车间，第一眼就看到了这幅手绘比亚迪电叉车产业宣传画，从风力发电、储能方案，再到不同级别的叉车产品以及充电模式介绍，将企业的亮点烘托得一目了然。

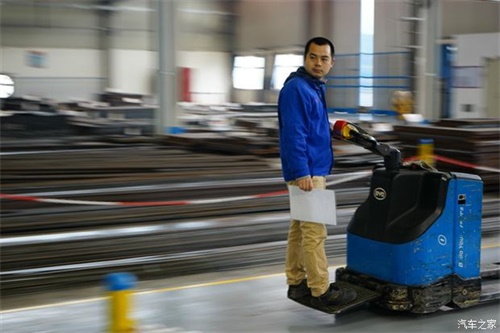

    走过了几个比亚迪生产基地，最大的感受就是自产的电叉车已经被大量运用。无论是坪山基地，还是腾势的生产线以及电池基地，都能看到多款不同型号的比亚迪电叉车承担转用工作。

    在生产线的切割环节，使用梅塞尔（德国）数控火焰切割机，对用于门架的板材进行精细切割用于不同级别的叉车升降托盘以及门架。

    由克鲁斯（德国）机械提供的焊接手臂，正在为2.5吨级叉车焊接驱动桥架（这个备件可以被看做是传统车的前副车架）。在焊接段有8台不同尺寸的焊接机械手臂，为现有车型提供焊接服务。

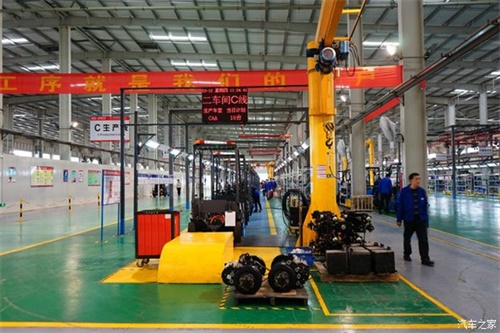

在笔者参观的时候，C生产线正在运转,正在排产的2.5吨叉车。

    上图是生产线旁待装的2.5吨级电叉车驱动桥特写。一套完整的驱动桥由驱动电机、减速器和轮毂构成。

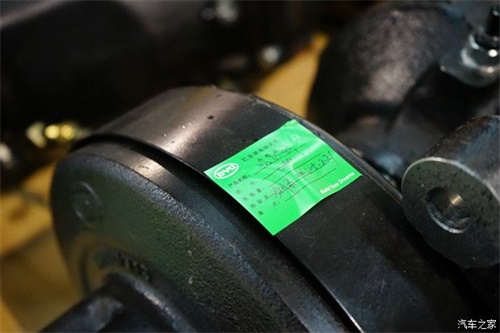

    银色外壳的备件是为驱动桥提供动力的电机（最大功率8.5kW、53V、125A）。目前由KDS公司提供。电机固定在驱动桥的减速器，使得高达3600转/分的转速经过减速器可以被驱动桥所合理使用。在这里要着重提及的是，虽然目前比亚迪电铁叉车使用由外协配套商提供的电动机。但是，正在研发的超级电叉车，将会首次搭载由比亚迪自行研发生产，转速高达12000转/分的永磁电动机（与之配套的减速器也有比亚迪自行生产）。

    目前比亚迪电叉车厂在售的产品目录中，使用的驱动电机并不是比亚迪自产的，但是驱动桥以及壳体是比亚迪自行生产。

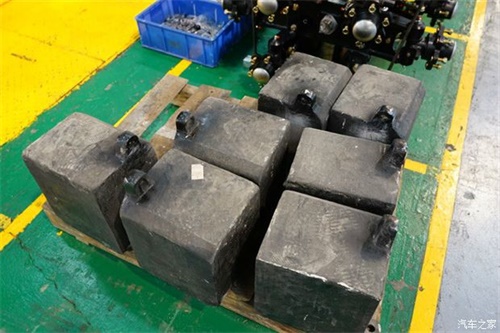

    上图是比亚迪电叉车所使用的配重块。根据不同级别的载荷，将会在车身后部安装2-4块不等的配重块。

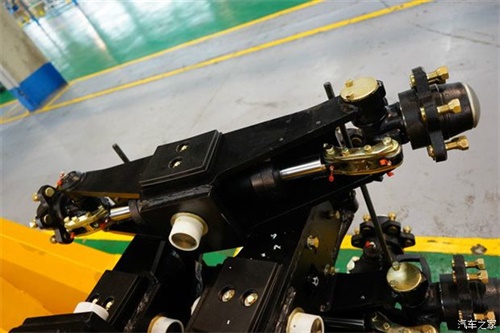

    与大多数汽车生产流水线一样，叉车生产线两侧也摆放着各工位待用的备件。上图是2.5吨级电叉车所使用的前转向桥。虽然叉车属于专用工具范畴，但在结构上仍然与传统汽车相近似。电叉车将电池作为能量驱动电机为整车提供前进、转向以及控制托盘（货盘）举升或前后倾倒等动作的能量。

    上图是比亚迪2.5吨级电叉车驱动桥右前轮毂特写。5条螺栓固定车轮、转向节直接刚性固定在转向桥，转向拉杆通过可调节的活结驱动转向节运动。

    作为一家车厂，研发生产叉车等特种载具，在配件供应上有着自己独到的优势。内饰件、覆盖件以及周边配套设施均可以自己自足，这将直接降低制造成本。

    生产线旁进行测试中的磷酸铁锂电池组件。在这个环节中，主要是对电池厂生产的电池组件的电压、充放电和容量进行最终测试。如果测试通过将进行验收并进入等待装配状态。

    传统叉车的转向系统由转向管柱、方向机、方向盘和液压辅助系统构成。比亚迪电叉车的转向系统针对不同级别的车型细分出不同状态。目前2.5吨级与3.5吨级的电叉车仍然使用液压转向助力系统，而未来将会采用电动转向助力系统。

    不仅是比亚迪电叉车，其他车厂的产品都将人性化的设定大量的引入：边角采用圆弧过渡、更加人性化的操控设定、举升托盘的控制杆加装防尘罩。

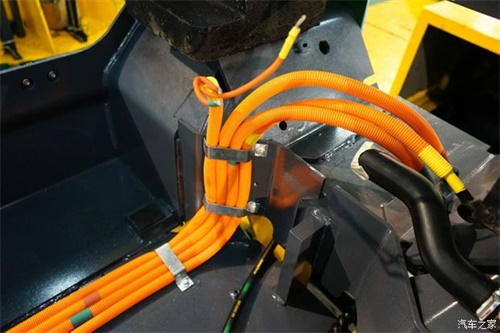

                     上图是比亚迪2.5吨级电叉车的动力线束特写。

    无论是生产标准还是防护标准，都坚持与比亚迪新能源车采用相同甚至更加苛刻的标准。因为作为工具的电叉车，使用环境和频繁程度都是民用电动车所不能比拟的。

                         上图是2.5吨级电叉车前驱动桥的特写。

    负责为电叉车提供驱动力的前桥，在日常工作中要承受绝大部分的举升力矩，同时为了保证电叉车在运行中的平稳性，整车并没有引入减震系统。这就意味着，前驱动桥完全靠轮胎来隔绝来自路面的震动。这就对前驱动电机、减速器以及轮毂等传动部件的寿命与可靠性有着极高的要求。

    到目前为止，国内销售的各种级别的叉车使用总线控制技术的车型，也就是德国的几个品牌以及日本丰田的高端车型。售价从10万至25万元的比亚迪电动叉车，则全系标配高规格的总线控制技术。而全车线束铺设的优化经验，则直接来源于比亚迪与戴姆勒合资的腾势项目。

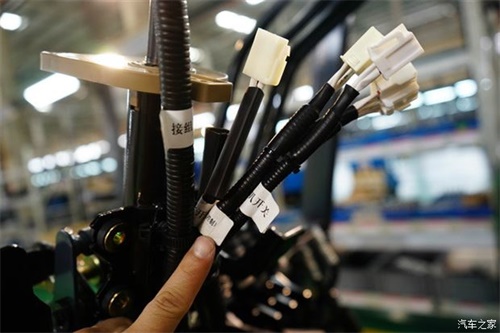

    上图是比亚迪2.5吨电叉车线束插头特写（具备防水、防尘，康电泳击穿的防护能力）。这样的设定绝对是国内20万元以下的叉车所不具有的配置。

    一般的燃油叉车因为成本控制，经常出现液压泵体以及管路因密封老化而泄压。无论是转向机还是举升机的液压管路，都会因为长期使用导致高压油管密封固件损坏。使用者或生产商对这些容易出现泄压故障的部件，要么进行单体质量的提升，要么加强售后服务的力度。那么问题来了，只有30%比例的终端客户拥有良好维护的习惯；占50%比例的客户将叉车作为工具不会进行任何维护措施；占20%比例的客户根本不懂叉车出现问题后该如何处理。目前电叉车与传统叉车在技术上有着共同之处，那就是大量使用的液压伺服机构（包含液压管路和阀体）。为了避免比亚迪电叉车的客户出现“泄压”等致命故障，服务团队以客户集中出现的区域设立服务点，承诺接到客户电话后2小时内给予技术支持，在24小时内抵达现场进行维修，如果48小时未能解决问题将为客户提供备用车型。

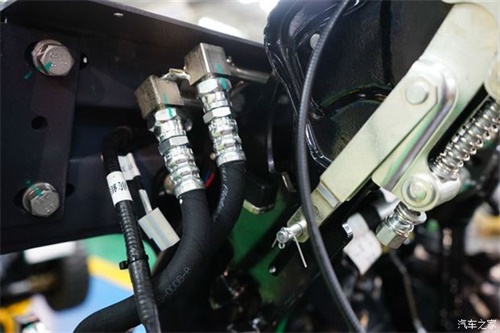

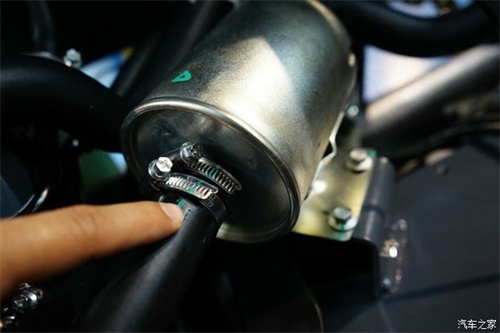

    不可否认，早期的比亚迪电叉车在使用中也出现了“跑冒滴漏”等问题。经过故障排查并反复测试，在目前产品中部分高压管路强制使用双层密封措施，并对密封件材质以及紧固力矩以文件的形式确认。

    在生产线上，着黄色工装为管理人员，蓝色工装为生产线人员，红色工装为质检人员。笔者特意向管理方确认，经过半年的磨合，现在比亚迪电叉车的质量检验，从备件入库就开始了。首先对备件个体进行核查、在出库后转入生产线待装时进行二次检验、在完成每道安装工序后继续有线上质检人员进行检验。无论哪到检验工序发现质量问题都将会以书面记录形式上交管理岗，以确认问题的重要程度。

根据产能和车型的生产流程，安排生产线上的质检人员对每道工序进行核查。

    上图是为新状态的3.5吨级电叉车准备的电池组件，在通过了检验后，电池组件的的动力线束已经准备完毕，即将搭载到叉车中部。目前2.5吨级电叉车匹配的电池容量200Ah，电池重量为840kg。3.5吨级电叉车400Ah，电池重量为1460kg。
