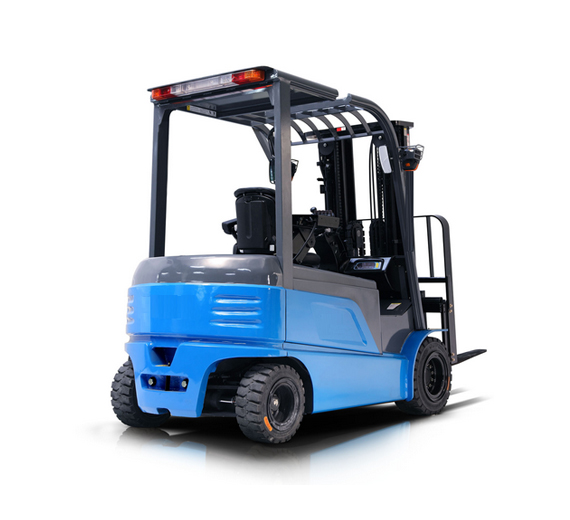

电动堆高车是用于搬运一些大型物品的,对于托盘式的物品从盘底托起,然后运输到某地,也可以将这些物品进行堆垛,它的前方有一个托起物品的扁平坚硬的叉车支架,它可以上下移动,从而达到堆垛物品的作用。但是叉车不是长距离的运输工具,它只能短距离运输。
电动堆高车是用于搬运一些大型物品的,对于托盘式的物品从盘底托起,然后运输到某地,也可以将这些物品进行堆垛,它的前方有一个托起物品的扁平坚硬的叉车支架,它可以上下移动,从而达到堆垛物品的作用。但是叉车不是长距离的运输工具,它只能短距离运输。
电动堆高车技术参数:
特性 | 1.1 | 制造商 | SDBJ | ||
1.2 | 型号 | CPD35D | |||
1.3 | 驱动 | 电动 | |||
1.4 | 操纵形式 | 座驾式 | |||
1.5 | 负载能力 | Q | Kg | 3500 | |
1.6 | 载荷中心 | C | mm | 500 | |
1.8 | 悬距 | X | mm | 500 | |
1.9 | 轴距 | Y | mm | 1725 | |
重量 | 2.1 | 总重(含电池) | Kg | 5600 | |
2.2 | 前/后轴负载,负载 | Kg | 8113/987 | ||
2.3 | 前/后轴负载,无载 | 2584/3016 | |||
车轮 | 3.1 | 车轮类别 | SE | ||
3.2 | 前轮尺寸 | 28×9-15 | |||
3.3 | 后轮尺寸 | Oct-50 | |||
3.5 | 前/后轮数量,×=驱动轮 | 2×/2 | |||
3.6 | 前轮距 | b10 | mm | 1120 | |
3.7 | 后轮距 | b11 | mm | 955 | |
尺寸 | 4.1 | 前倾角度/后倾角度 | α/β | ° | 5/8 |
4.2 | 门架最小高度 | h1 | mm | 2105 | |
4.3 | 自由起升高度 | h2 | mm | 130 | |
4.4 | 起升高度 | h3 | mm | 3000 | |
4.5 | 门架最大高度(离地面) | h4 | mm | 4000 | |
4.7 | 护顶架高度 | h6 | mm | 2215 | |
4.8 | 座椅高度(离地面) | h7 | mm | 1140 | |
4.12 | 牵引销高度 | h10 | mm | 333 | |
4.19 | 全长 | I1 | mm | 3630 | |
4.20 | 全长(不计货叉) | I2 | mm | 2560 | |
4.21 | 总宽 | b1 | mm | 1360 | |
4.22 | 货叉尺寸 | s/e/I | mm | 50/125/1070 | |
4.23 | 符合ISO2328货叉架/车架形式A,B | 3A | |||
4.24 | 护栏外边距 | b3 | mm | 1145 | |
4.31 | 门架处最小离地高度 | m1 | mm | 110 | |
4.32 | 车架处最小离地高度 | m2 | mm | 130 | |
4.33 | 通道宽度(1000×1200横置托盘) | Ast | mm | 3970 | |
4.34 | 通道宽度(800×1200横置托盘) | Ast | mm | 4170 | |
4.35 | 最小转弯半径 | Wa | mm | 2270 | |
4.36 | 向内转弯半径 | b13 | mm | 560 | |
性能 | 5.1 | 行驶速度,负载/无载 | Km/h | 15/16 | |
5.2 | 起升速度,负载/无载 | mm/s | 380/450 | ||
5.3 | 下降速度,负载/无载 | mm/s | 550/450 | ||
5.6 | 最大牵引力,S2=5min,负载/无载 | KN | 14/14 | ||
5.8 | 最大爬坡能力,S2=5min,负载/无载 | % | 15/20 | ||
5.9 | 加速时间,负载/无载(0-10m) | s | |||
5.10 | 刹车形式 | 机械/液压 | |||
驱动 | 6.1 | 驱动电机功率,S2=60min | KW | 16 | |
6.2 | 起升电机功率,S3=15%ED | KW | 24 | ||
6.4 | 电池容量 | V/Ah | 48/540 | ||
6.5 | 电池重量 | Kg | 660 | ||
其他 | 7.1 | 电控系统 | AC | ||
7.2 | 液压系统工作压力 | Mpa | 18 | ||
7.3 | 驾驶员处噪音 | dB(A) | ≤75 | ||
7.4 | 牵引连结方式 | PIN |
