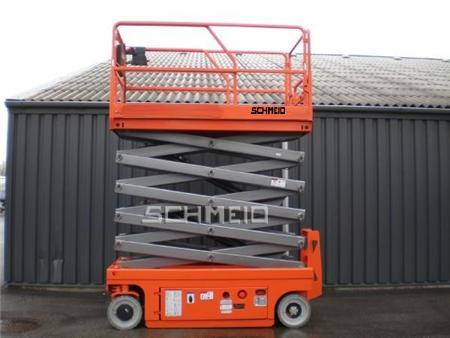

施盾高空作业平台标准配置
|
|
型号 |
711 01007 |
711 01008 |
711 01009 |
安全工作载荷 |
450kg |
320kg |
230kg |
延伸平台安全工作载荷 |
113kg |
113kg |
113kg |
最大工作人数 |
2 |
2 |
2 |
最大工作高度(H1) |
10.00m |
12.00m |
14.00m |
最大平台高度(H2) |
8.00m |
10.00m |
12.00m |
整机长度(C) |
2.48m |
2.48m |
2.48m |
整机宽度(A) |
1.15m |
1.15m |
1.15m |
整机高度(围栏未折叠) |
2.34m |
2.47m |
2.59m |
整机高度(围栏折叠)(D) |
1.86m |
1.99m |
2.11m |
工作平台尺寸 |
2.27m×1.12m(B) |
2.27m×1.12m(B) |
2.27m×1.12m(B) |
平台延伸尺寸 |
0.90m×1.12m |
0.90m×1.12m |
0.90m×1.12m |
最小离地间隙(收拢状态) |
0.1m |
0.1m |
0.1m |
最小离地间隙(起升状态) |
0.019m |
0.019m |
0.019m |
轴距 |
1.87m |
1.87m |
1.87m |
最小转弯半径(内轮) |
0 |
0 |
0 |
最小转弯半径(外轮) |
2.20m |
2.20m |
2.33m |
驱动电机 |
24V/1.5kw |
24V/1.5kw |
24V/1.5kw |
起升电机 |
24V/3kw |
24V/3kw |
24V/3kw |
机器行驶速度(收拢状态) |
4km/h |
4km/h |
4km/h |
机器行驶速度(起升状态) |
0.8km/h |
0.8km/h |
0.8km/h |
上升/下降速度 |
36/33 sec |
54/42 sec |
84/38 sec |
蓄电池 |
4×6V/210Ah |
4×6V/210Ah |
4×6V/210Ah |
充电器 |
24V/25A |
24V/25A |
24V/25A |
最大爬坡能力 |
25% |
25% |
25% |
工作最大允许角度 |
2-3° |
2-3° |
2-3° |
轮胎 |
¢381×127mm |
¢381×127mm |
¢381×127mm |
整机重量 |
2300kg |
2580kg |
2740kg |
|
