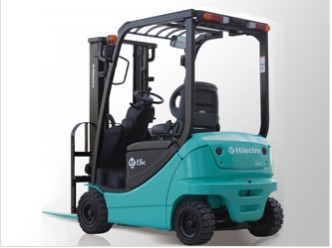

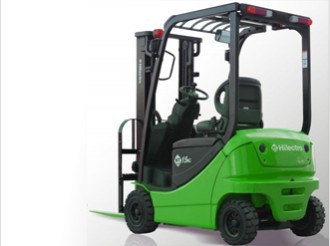

海迈克电动叉车采用全交流双驱动高效电机，获得极佳的驱动性能 全驱式双驱动(其中，两个前轮各由一个AC马达驱动)赋予了可与内燃机叉车相比的强大的行驶性能。实际上，海迈克电动叉车的全驱式,制动性能：采用先进湿式制动系统,电气控制性能：采用全交流交流CAN总线控制器,转向性能：采用全液压转向系统最小转弯半径设计,采用国际品牌高性能蓄电池,可调整的个人设定,比例液压控制阀,整车自动诊断系统,对安全性与舒适性的不懈追求,人体工程学的组合式操作杆,最佳的视野,舒适地上、下叉车,HSS||座椅 臀部支撑和安全带系统,舒适的座椅:OPS安全系统.
| 蓄电池平横重式叉车 |
| 技术参数表/Standard Specifications |
| 特性 |
1.2 |
型号 |
厂家牌号 |
|
CPD10 |
CPD15 |
CPD20 |
| 1.3 |
动力型式 |
电动、柴油、汽油 |
|
电动 |
电动 |
电动 |
| 1.4 |
操作型式 |
|
|
坐着 |
坐着 |
坐着 |
| 1.5 |
额定能力 |
Q |
额定能力 |
kg |
1000 |
1500 |
2000 |
| 1.6 |
载荷中心 |
c |
mm |
500 |
500 |
500 |
| 1.6.1 |
可选择的能力 |
Q2 |
在600mm载荷中心时的能力 |
kg |
900 |
1350 |
1800 |
| 1.8 |
载荷距离 |
x |
mm |
400 |
405 |
425 |
| 1.9 |
轴距 |
y |
|
mm |
1410 |
1410 |
1470 |
| 重量 |
2.1 |
便用重量 |
包括最小容量蓄电池，见6.5行 |
kg |
2770 |
2930 |
3620 |
| 2.2 |
桥负荷 |
装载 |
前 |
kg |
3080 |
3980 |
5020 |
| 2.2.1 |
后 |
kg |
690 |
450 |
600 |
| 2.3 |
空载 |
前 |
kg |
1410 |
1490 |
1720 |
| 2.3.1 |
后 |
kg |
1360 |
1440 |
1900 |
| 轮胎 |
3.1 |
轮胎型式 |
气胎、实心胎 |
|
气胎 |
气胎 |
实心胎 |
| 3.2 |
轮胎规格 |
前 |
|
18×7-8 |
18×7-8 |
200/50-10 |
| 3.3 |
|
后 |
|
16×6-8 |
16×6-8 |
16×6-8 |
| 3.5 |
车轮数 |
前/后 |
|
2/2 |
2/2 |
2/2 |
| 3.6 |
轮距，前 |
b10 |
|
mm |
940 |
940 |
950 |
| 3.7 |
轮距，后 |
b11 |
|
mm |
865 |
865 |
865 |
| 尺寸 |
4.1 |
倾斜角度 |
a/b |
向前/向后 |
degree |
6/10 |
6/10 |
6/10 |
| 4.2 |
门架高度，落下 |
h1 |
2级门架 |
mm |
1995 |
1995 |
1995 |
| 4.3 |
标准自由起升 |
h2 |
2级门架 |
mm |
140 |
140 |
140 |
| 4.4 |
标准起升高度 |
h3 |
2级门架 |
mm |
3000 |
3000 |
3000 |
| 4.5 |
门架高度，伸出 |
h4 |
2级标准架 |
mm |
3955 |
3955 |
3955 |
| 4.7 |
顶部护罩高度 |
h6 |
|
mm |
2070 |
2070 |
2070 |
| 4.19 |
长度，大标准货叉 |
l1 |
|
mm |
3005 |
3010 |
3010 |
| 4.20 |
长度，至货叉表面 |
l2 |
|
mm |
2005 |
2060 |
2180 |
| 4.21 |
宽度，在轮胎处 |
b1 |
single |
mm |
1110 |
1110 |
1160 |
| 4.22 |
货叉 |
s/e/i |
|
mm |
35×100×950 |
35×100×950 |
35×100×950 |
| 4.23 |
货叉托架等级 |
ISO 2328，Type A/B/no |
|
Class2，Type A |
Class2，Type A |
Class2，Type A |
| 4.24 |
宽度，货叉托架 |
b3 |
|
mm |
970 |
970 |
970 |
| 4.31 |
离地间隙 |
m1 |
门架下面 |
mm |
95 |
95 |
95 |
| 4.32 |
m2 |
轴距中心 |
mm |
125 |
125 |
125 |
| 4.33 |
堆垛通道直角 |
Ast |
带L1000×W1200托架 |
mm |
3150 |
3155 |
3275 |
| 4.34 |
Ast |
带L1200×W800托架 |
mm |
3350 |
3355 |
3475 |
| 4.35 |
转弯半径 |
Wa |
|
mm |
1750 |
1750 |
1850 |
| 性能 |
5.1 |
行驶速度 |
负载/空载 |
km/h |
14/15 |
14/15 |
14/15 |
| 5.2 |
起升速度 |
负载/空载 |
mm/s |
340/600 |
340/600 |
280/500 |
| 5.3 |
下降速度 |
负载/空载 |
mm/s |
450/550 |
450/550 |
370/440 |
| 5.6 |
最大牵引力 |
负载，3min，额定 |
N |
9560 |
9560 |
9045 |
| 5.8 |
最大爬坡度 |
负载，3min，额定/1.5/小时 |
% |
19 |
19 |
14 |
| 5.10 |
行驶制动器 |
操作/控制 脚踏/液压 |
|
脚踏/液压 |
脚踏/液压 |
脚踏/液压 |
| 5.10.1 |
停车制动器 |
操作/控制 手动/机械 |
|
手动/机械 |
手动/机械 |
手动/机械 |
| 5.10.2 |
转向 |
型式 |
|
FHPS |
FHPS |
FHPS |
| 驱动 |
6.1 |
驱动马达（AC） |
60min.额定 |
kw |
4.5×2 |
4.5×2 |
4.5×2 |
| 6.2 |
泵马达（AC） |
5min.额定 |
kw |
9 |
9 |
9 |
| 6.4 |
蓄电池电压 |
|
v |
48 |
48 |
48 |
| 6.4.1 |
蓄电池容量，最小 |
|
Ah/5hr |
390 |
390 |
390 |
| 6.4.2 |
蓄电池容量，最大 |
|
Ah/5hr |
565 |
565 |
565 |
| 6.5 |
蓄电池重量 |
最小容量蓄电池，见6.4.1 |
kg |
650 |
650 |
650 |
| 其他 |
8.1 |
驱动马达控制 |
|
|
晶体管 |
晶体管 |
晶体管 |
| 8.2 |
附件溢流压力 |
|
bar |
176 |
176 |
176 |
| 8.2.1 |
油箱容量 |
|
L |
23 |
23 |
23 |
