01

机型

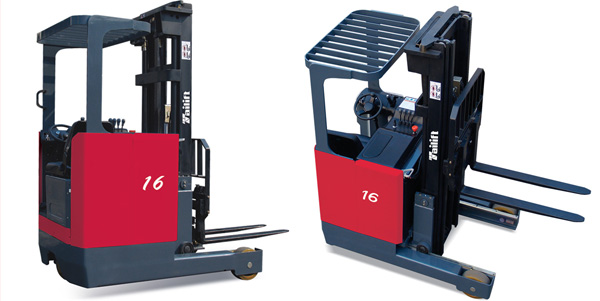

FBR16S

FBR20S

02

额定起重量

Q重量                    Kg

1600

2000

03

荷重中心

C距离                    mm

600

600

04

动力形式

蓄电池

蓄电池

05

驾驶方式

  立式/坐式

坐式

06

轮胎

  P=充气胎  S=实心胎 前/后

S/S  (聚氨脂)

07

车轮

  数量        前/后

2/1

08

三截型桅杆

h3举升高度              mm

3900*

09

h2自由行程              mm

1390*

10

栅栏架

h8栅栏架高度            mm

997*

11

标准型货叉

厚度×（S）×宽度（e）×长度（l）mm

35×100×1070

40×125×1070

12

桅杆倾斜角度

前/后   (α/β)            deg

2/4*

13

全长

L 总长（不含货叉）       mm

1800

14

L1 前移距离              mm

490♣

15

L2货叉面至车身后部距离（门架退回） mm

2570♣

16

B 车身全宽               mm

1145

17

h1桅杆缩回时高度         mm

1924*

18

h4作业时最大高度         mm

4897*

19

h6护顶架高度             mm

2210

20

h7驾驶座高度             mm

1020

21

回转半径

R                        mm

1700

22

前轴中心至

货叉面距离

X1门架前移时            mm

183

23

X2门架退回时            mm

302♣

24

直角堆叠通道宽度

Aat栈板横向宽度800×1200/1000  mm

2800/2600♣

25

速度

行使速度：全负荷/无负荷  Km/h

10/11

26

扬升速度：全负荷/无负荷  mm/s

310/480

27

下降速度：全负荷/无负荷  mm/s

430/370

28

牵引力

全负荷                   KN

4.70

29

爬破能力

全负荷                   %

10

30

净重（含蓄电池）

                         Kg

3200

31

轮胎

数量：前/后

2/1

2/1

32

前轮尺寸

Ø285×108

33

后轮尺寸

Ø343×114

Ø343×114

34

轴距

Y                         mm

1425

35

轮距

两轮中心距： (前)          mm

1020

36

离地间距

m1 门架处                mm

100

37

m2 车中心                mm

35

38

刹车

行车刹车（脚制动）

液压式刹车

液压式刹车

39

停车刹车（手制动）

机械式刹车

机械式刹车

40

蓄电池

电压                     V

48

48

41

容量                  AH//5HR

500

600

42

重量                     Kg

950

1090

43

电池箱尺寸 (长×宽×高)   mm

975×405×760

975×470×760

44

电机

行 走

功率/额定转速  KW/rpm

5.4/1200

5.4/1200

45

举 升

功率/额定转速  KW/rpm

8.6/1500

8.6/1500

三截式全自由门架

起升高度(mm)

载荷中心(mm)

额定起升重量(kg)

门架倾角（前/后）

FBR16S

FBR20S

3900

600

1600

2000

2º/4º

4500

600

1600

2000

2º/4º

4900

600

1500

1900

2º/4º

5500

600

1400

1800

2º/4º

6600

600

1250

1600

2º/2º

7400

600

1100

1500

2º/2º

7600

600

1050

1450

2º/2º

8400

600

950

1350

2º/2º

基本型门架

起升高度(mm)

载荷中心(mm)

额定起升重量(kg)

门架倾角（前/后）

FBR16S

FBR20S

3000

600

1600

2000

2º/4º

3500

600

1600

2000

2º/4º

4000

600

1600

2000

2º/4º

4500

600

1600

2000

2º/4º

5000

600

1500

1900

2º/4º
