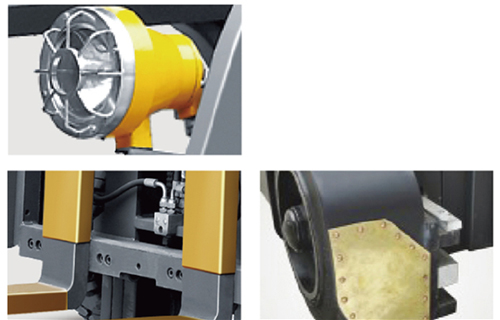

CQD20Ex 型系列前移式蓄电池防爆叉车，采用蓄电池为动力源，以直流或交流电机为动力，通过齿轮传动驱动车辆行走。货叉的起升靠交流或直流电机和液压传动，推动油缸上下运动来起升货物。门架或货叉可以前后倾斜，也可以前后移动，使操作更加灵活方便，本车具有灵活轻便、效率高、运行平稳、操作简捷方便、安全可靠噪音小、无污染等特点。该车采用48V大容量电瓶，大大延伸了单次充电后使用的时间。主要用于石油、化工、军工、造纸、医药、军火仓库和危险品仓库等存在爆炸性物品的危险场所。
|
型号 |
CQD20Ex | |
|
驱动方式 |
电动防爆 | |
|
驾驶方式 |
坐驾 | |
|
核定载荷 |
Q(kg) |
2000 |
|
载荷中心距 |
c(mm) |
600 |
|
前悬距 |
x(mm) |
380 |
|
轮距 |
y(mm) |
1466 |
|
自重 |
kg |
3820 |
|
轴负载，空载时前/后轴 |
kg |
2410/1410 |
|
轴负载，货叉前移—负载前/后轴 |
kg |
710/5110 |
|
轴负载，货叉收回—负载前/后轴 |
kg |
2120/3700 |
|
轮子 |
橡胶 | |
|
轮子尺寸，前轮 |
406×152 | |
|
轮子尺寸，后轮 |
406×152 | |
|
轮胎数-前轮/后轮（X=驱动轮） |
1×/2 | |
|
后轮轮距 |
b11m) |
1080 |
|
门架/货叉—前/后倾角 |
α、β(°) |
2.2 |
|
门架缩回高度 |
h1(mm) |
2240/2490/2740/2240/2740/3190 |
|
自由提升高度 |
h2(mm) |
0/0/0/1700/2100/2500 |
|
起升高度 |
h3(mm) |
3000/3500/4500/5000/6200/7400 |
|
作业时门架最大高度 |
h4(mm) |
3800/4300/4800/5800/7000/8200 |
|
护顶架高度（驾驶室） |
h6(mm) |
2200 |
|
座椅高度 |
h7(mm) |
1068 |
|
轮幅高度 |
h8(mm) |
420 |
|
总体长度 |
l1(mm) |
2380 |
|
叉面长度 |
l2(mm) |
1310 |
|
车体宽度 |
b1 b2(mm) |
1378/1260 |
|
货叉尺寸 |
s/e/l(mm) |
50/100/1070 |
|
货叉架型式 |
2A | |
|
叉架宽度 |
b3 (mm) |
928 |
|
货叉外宽 |
b5（mm） |
680 |
|
支腿内侧宽度 |
b4(mm) |
900 |
|
前移距离 |
l4(mm) |
600 |
|
轴距中心离地间隙 |
m2(mm) |
80 |
|
通道宽度—托盘1000×1200（1200跨货叉放置） |
Ast（mm） |
2880 |
|
通道宽度—托盘800×1200（1200沿货叉放置） |
Ast（mm） |
2930 |
|
转弯半径 |
Wa(mm) |
1820 |
|
车体长度 |
l7(mm) |
1950 |
|
行驶速度，满载/空载 |
Km/h |
8/8.3 |
|
提升速度，满载/空载 |
m/s |
0.19/0.2 |
|
下降速度，满载/空载 |
m/s |
0.5/0.4 |
|
前移速度，满载/空载 |
m/s |
0.1 |
|
爬坡能力，装载/空载 |
% |
10 |
|
最大爬坡能力，满载/空载 |
% |
10 |
|
加速时间，满载/空载 |
s |
5 |
|
行车制动 |
液压制动 | |
|
驱动电机功率 |
kw |
5 |
|
提升电机功率 |
kw |
8.2 |
|
蓄电池标准 |
GB/T7403 | |
|
蓄电池电压/额定容量 |
V/Ah |
48/510 |
|
蓄电池重量 |
kg |
900 |
|
蓄电池尺寸（长×宽×高） |
mm |
1257×512×720 |
|
驱动控制方式 |
AC/DC | |
|
工作压力 |
bar |
160 |
|
流量 |
l/min |
15 |
|
驾驶员耳边噪音等级DIN12053 |
dB(A) |
70 |
