安全,高效设计:
■交流电机,无需更换碳刷;
■多功能显示仪表具有电量显示、故障代码显示、工作时间累计显示和快慢速显示;
■侧门和电瓶盖全部可打开,电瓶可从侧面拉出,有利电瓶的互换和维修;

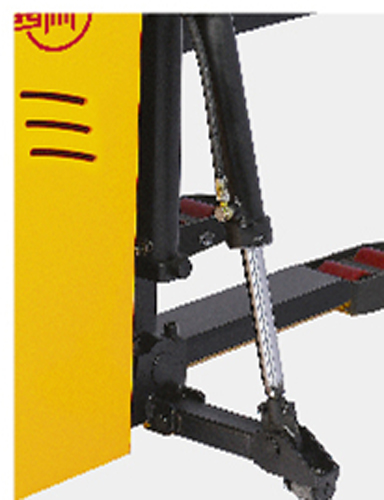

■拥有避震装置,降低噪音;
■手把设有紧急反向开关,整车操作更具安全性;
■自动减速功能使操作更安全;
■内置卸荷阀保护车子不超载使用,提高车子的可靠性;
■手柄在垂直和水平方向都处于刹车状态,提高车子的安全性;
■紧急断电开关;
■龟形慢速行驶开关;
■无级变速控制;

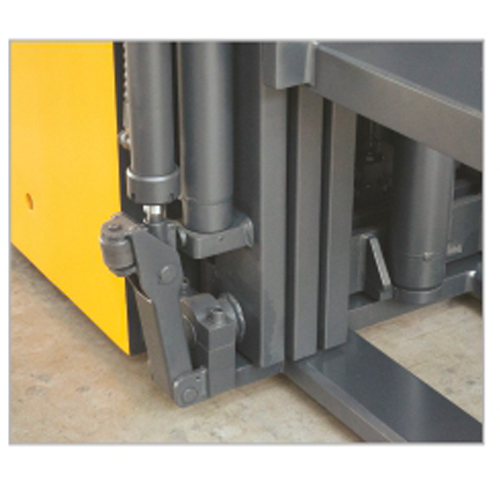

■两侧辅助支撑腿,提高车两侧向稳定性。
结构优化设计:
■低重心设计,具有很好的稳定性;
■上卧式驱动轮,使得整个驱动单元回转半径小、轮子更换维护简单方便,电机具有更好的防尘、防水效果。使得制动器和电机更加经久耐用,可靠性得以提高;
■车架、门架可分离,互换性好;
■全自由提升,适宜低矮房屋内作业(起升3米堆高车可进入2米大门);
■坚固的进口门架。
易维护设计:
■低电压保护系统,延长电瓶的使用寿命;
■采用电气整体设计模式,线路整洁、美观,装配、调试、维修方便;
■CANbus 技术简化了线路,增强整车可靠性;
■霍尔传感器减少电子元件磨损,增强使用寿命;
型号 CDD20K CDD20K(6.5米) 驱动方式 电动(蓄电池) 电动(蓄电池) 驾驶方式 站驾 站驾 额定载荷 Q(kg) 2000 2000 载荷中心距 c(mm) 600 500 前悬距 x(mm) 672 672 轮距 Y(mm) 1378 1408 自重(带电瓶) kg 1550 1850 轴负载,满载时前/后轴 kg 1890/1660 2090/1760 轴负载,空载时前/后轴 kg 1070/480 1270/580 轮子 聚氨酯轮 聚氨酯轮 轮子尺寸,前轮 Φ250×70 Φ250×70 轮子尺寸,后轮 Φ80×84 Φ80×84 附加轮 Φ150×60 Φ150×60 轮,前后数量(X=驱动轮) 1×+2/4 1×+2/4 前轮轮距 b10(mm) 580 676 后轮轮距 b11(mm) 404/525 404/525 门架缩回时高度 h1(mm) 1735/1985/2135/2235/2050/2210/2410 2710 自由提升高度(客户选配) h2(mm) 1300/1550/1700/1800/1570/1740/1940 2240 起升高度 h3(mm) 2500/3000/3300/3500/4500/5000/5600 6500 作业时门架最大高度 h4(mm) 2955/3455/3755/3955/5070/5550/6150 7050 操作手柄在驱动位置的最小/最大高度 h14(mm) 1150/1450 1150/1450 降低时高度 h13(mm) 90 90 总体长度 l1(mm) 2020/2100 2100/2180 叉面长度 l2(mm) 950 950 车体宽度 b1(mm) 850 950 货叉尺寸 s/e/l(mm) 60/180/1070(1150) 60/180/1070(1150) 货叉外宽 b3(mm) 570/695 570/695 轴距中心离地间隙 m2(mm) 31 31 通道宽度,托盘1000×1200(1200跨货叉放置) Ast(mm) 2535 2615 通道宽度,托盘800×1200(1200沿货叉放置) Ast(mm) 2515 2595 转弯半径 Wa(mm) 1655 1735 行驶速度,满载/空载 Kw/h 5.8/6 5.8/6 提升速度,满载/空载 m/s 0.09/0.11 0.09/0.11 下降速度 m/s 0.12/0.11 0.12/0.11 最大爬坡能力,满载/空载 % 6/15 6/15 行车制动 电磁制动 电磁制动 驱动电机功率 Kw 1.5(AC) 1.5(AC) 提升电机功率 kw 3 3 蓄电池电压/额定容量 V/Ah 24/300 24/300 蓄电池重量 kg 300 300 蓄电池尺寸(长×宽×高) mm 675×254×500 675×254×500 驾驶员耳边噪音等级符合DIN12053 dB(A) 70 70
1、与h1、l、Q有关的参数都按h1=3000mm、l=1070mm计算
