全电动堆高车 CL20

全电动堆高车 CL20
全电动堆高车 CL20
全电动堆高车 CL20
全电动堆高车 CL20
全电动堆高车 CL20

普通商家

热门推荐

产品详情

产品参数

产品图片

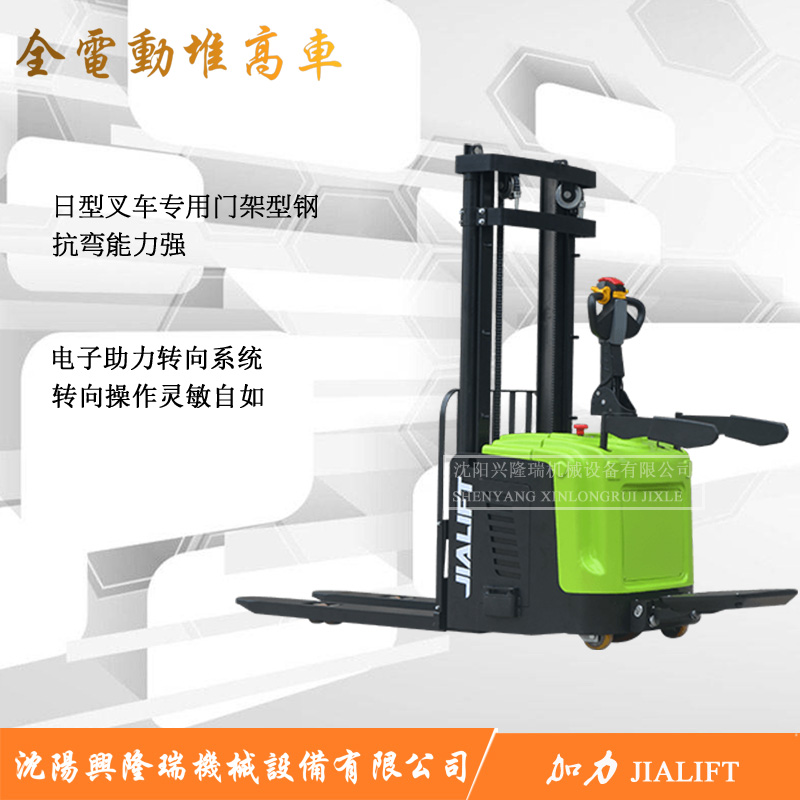

1.全系配置H型叉车专用门架型钢 2.立式交流驱动系统,中间设浮动支架 3.选配电子电子助力转向系统 4.品质高尚的液压动力单元 5.原装进口的交流控 制器 6.控 制手柄上安装紧急反向开关 7.标配起升电限位功能 8.标配高货位限速装置 9.控 制器带自我诊断功能 10.选配全自 由提升配置 11.可选配蓄电池侧拉配置 12.配置增压油缸

全电动堆高车系列

产品特点:

 ◆配置好

1、CURTIS交流控 制器,大功率MOS FETS驱动,高频、安静,具有无级调速及反接制动功能。完善的温度保护和补偿功能实现热保护和稳定输出。

2、立式交流驱动系统,电动机能得到更多的能 量及更大的制动扭力,动力更强劲加速性能更好,具率高、体积小、质量小、免维护、易于冷 却和寿命长等优点。

3液压动力单元,结构紧凑、体积小、重量轻、效率高、无泄漏、性能可靠、外形美观、举升下降平稳可靠,升降速度可以根据用户需要进行调整。

4、质量上乘的智能充电机,采用高频开关电源电路,篏入式CPU控 制充电过程、体积小、重量轻、效率高!

5、高性能蓄电池,循环性能和深放电恢复能力优越,续航能力强,使用寿命超长。

6、全系配置H型叉车专用门架型钢,塑性和柔韧性好、抗弯能力强、结构稳定性高、自重轻,打造出的车体,既保证了重载堆垛车的稳定性,又降低了车身自重。

◆按全性能好

1、CURTIS控 制器具备过压、低压、过流、高温、短路等多种保护功能,其MOS FETS具有短路保护功能,防止飞车。

2、驱动系统中间设浮动支架,确保车辆运行的稳定性,转弯时车身平稳、不倾斜。

4、门架安装亚克力防护板,透明度好,抗冲击能力强,防护效果优良。

5、货叉架上可选配加装挡货架,防止货物从货叉上滑落,加强对货物的保护。

5、驾驶位两侧标配保护臂,保护操作者安全。

6、控 制手柄上安装紧急反向开关,当车辆后退失控时,操作者的肚皮主动或被动触及反向开关,车辆将立即停驶并迅速反向运动一小段距离,防止操作者的身体受到挤压伤害。

7、标配急停开关,当车辆处于危险状态时,按下急停开关就能切断电源,车辆停止运转,保护操作者人身和设备的安全。

8、具备断电刹车功能,手柄松开或压到底部,车辆立即断电刹车,当车辆失控或在坡道上时,此功能尤为实用,更加安全、可靠。

9、标配起升电限位功能,当货叉升至顶部时,系统自动切断上行电源,平稳停车,防止“冒顶”事故的发生;同时也能减少能 量浪费,延长液压系统及相关部件寿命。

10、标配高货位限速装置,当门架从底部上升一小段距离后,自动触碰模式开关,作业由搬运模式转化为堆垛模式,行驶速度自动降低,提高作业安全。

◆操作灵活舒适

1、全系标配电子助力转向系统,助力反应非常敏锐,手柄操控舒适自如,大大降低了操作者的劳动强度。转向低速时轻、高速时稳,更加智能、驾驶感受更加顺畅。

2、CURTIS交流控 制器为系统提供了灵活 性和速度控 制。

3、蓄电池箱体上方设有置物凹槽,既增加了车辆的美观度,又方便操作者临时放置工作小物件。

4、双门架车型,设置了部分自 由提升距离,托盘举升高度在100mm以内时,门架高度不发生变化,此设计在通过车间门或电梯门时相当实用。

5、配置增压油缸,速度快、出力大、能耗低,防止重载时出现打滑现象。

6、浮动式驱动轮,前双小轮与后平衡轮布置,整车更加稳定,过障碍能力强,操作更加灵活。

7、当门架回落到接近底部位置时,自动触碰模式开关,作业由堆垛模式转化为搬运模式,行驶速度自动快,提高作业效率。

8、新型踏板美观大方,脚感舒适,下装减震器,能迅速吸收车辆运行时产生的震动,降低路面带来的冲击。

◆维护保养方便

1、交流电动机所需元件数量少,没有需要定期更换的易损件,几乎不用维护,,坚固。

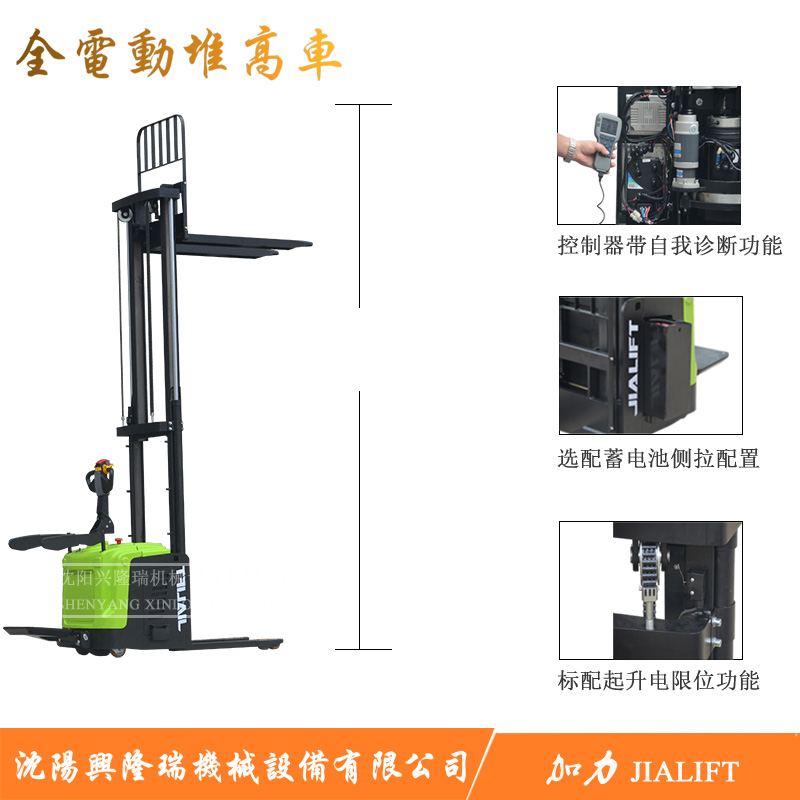

2、控 制器带自我诊断功能,手持单元与控 制器联接后可显示故障代码,迅速排查故障。

3、蓄电池箱盖可以直接揭开,方便对蓄电池进行检测、加液、更换。

4、保护臂设计成为插拔式,拆装十分方便。

5、标配蓄电池侧拉配置,更换蓄电池更加方便快速,方便连续作业,大大提高工作效率。

全电动托盘堆垛车(CL1016-1536)
全电动堆垛车二节门架
型号CL1016CL1026CL1032CL1036CL1516CL1526CL1532CL1536
最大载重量Kg10001500
最高点载重量Kg1000800700600150012001100900
最大提升高度mm16002600320036001600260032003600
负载中心mm600
货叉长度mm1150
单根货叉宽度mm180
两根货叉外宽mm570/695
货叉最低高度mm86
固定腿长度mm875
固定腿宽度(含前双轮架)mm124
两根固定腿内宽mm266/391
两根固定腿外宽mm514/639
通道宽度1000*1200托盘(1200跨货叉放置)/踏板放下2232
通道宽度800*1200托盘(1200沿货叉放置)/踏板放下2302
转弯半径mm1460
前轮尺寸、个数φ80×70、4个
驱动轮尺寸、个数φ250×80、1个
平衡轮尺寸、个数φ150×58、2个
总长mm1914(踏板放下2314)
总宽mm808
升到最高点时车身总高mm20773137368740872077313736874087
降到最低点时车身总高mm20771877212723272077187721272327
蓄电池(长/宽/高)24V/210Ah(790/210/458)
充电器24V/30A
提升泵站功率2.2kw。起升速度:空载/满载:130/82mm/s,下降速度:空载/满载:141/133mm/s
驱动电机AC,功率1.5kw。行走速度:空载/满载:4.8/4.0km/h
蓄电池充满电后工作时间h5
自重Kg817887917927827897927937
